2020年3月
前 言
为加强电力系统调度运行管理,规范保山电网厂站、线路命名,依据有关规程、规定,结合保山电网实际,制定本标准。
本标准由外围买球app十大平台电力调度中心提出并归口。
本标准起草部门:外围买球app十大平台电力调度中心。
本标准起草人:林德兴。
本标准审核人:晏平。
本标准批准人:寸炜。
本标准由外围买球app十大平台电力调度中心负责解释。
厂站、线路命名标准
1 范围
为加强电力系统调度运行管理,规范厂站和线路命名,特制定本标准。
本标准适用于外围买球app十大平台(以下简称“公司”)电网内所有厂站、线路命名工作。
保山电网原已投产运行的厂站、线路命名与本原则有冲突时,产权单位应根据实际情况列入计划逐步进行整改。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,凡是不注日期的引用文件,其最新版本适用于本标准。
2.1 电网调度管理条例
2.2 电力系统厂站和主设备命名规范 (DL/T 1624-2016)
2.3 云南保山电网电力调度管理规程
3 术语和定义
无
4 职责
4.1 外围买球app十大平台电力调度中心负责本标准的归口管理及组织协调。
4.2 各级调度机构按本标准负责对各自调度管辖范围内的厂站和线路命名。正式命名前,上、下级调度间应作好协调一致的工作。二次设备的命名遵照跟随相关一次设备的名称进行命名的原则。
5 内容和方法
5.1 厂站命名基本规则
5.1.1发电厂(简称“厂”)、运维操作站(简称“运维站”,下同)、变电站(简称“站”)等厂、站名称一般由 2~3 个字组成,如:××变电站,××风电场等。
新厂站选取命名时一般可采用站址所在地地名。同一地区如规划有多个不同电压等级的变电站,则按高电压等级变电站优先选用大地名的原则选择厂站命名。低电压等级厂站命名应避让高电压等级厂站命名。原则上 500kV 厂站选用地市级地名;220kV 厂站选用县级地名;110kV 厂站选用乡(镇)级地名;35kV 及以下厂站选用村级地名。110kV及以下厂站名称提倡以行政自然村、河流、山峰、马路等名称命名,也可用具有当地特色的名称命名。厂、站命名工作管理流程图见附录 A。
5.1.2 新厂站选取命名时应注意避免与现有厂站名称同名、同音或谐音,并应按线路命名原则,预先根据该厂站名考虑未来的线路命名是否会与现有运行线路名称同名、同音或谐音,以防止因厂站名称或线路名称发音过于相近而引起工作交流中的误理解,给电网生产运行带来安全隐患。同一调度机构调管的不同电压等级厂站、线路不应出现重名。
5.1.3各单位在编制新厂站项目建议书时应注意新项目名称与现有厂站、线路名称不发生冲突,以判断新厂站名是否合适、可用。
5.1.4 各单位在编制新厂站项目建议书时一般应准备三个及以上待选厂站名,按推荐的优先顺序排列,以便在可行性研究审查时能及时确定厂站的正式命名。调度机构按照厂站选址和线路规划等资料和电网运行情况,提出厂站命名和相关线路命名意见,由调度部门、规划部门和建设单位共同协商确定厂站命名和相应线路命名,并按此命名开展下一步工作。
5.1.5同一电压等级及与相邻电压等级网络的厂、站名称不得完全相同或名称的谐音完全相似。本厂、站出线对侧的厂、站名称和本厂、站名称中不得有相同的字或谐音相似的字。同一地区不得有名称或名称谐音相似的厂、站。厂和站不得同名。运维站名称以其所在变电站名称命名,如:运维站设在××变电站,则该运维站命名为××运维站。
5.2 线路命名基本规则
5.2.1 线路命名前需要掌握的资料
(1)根据可行性研究审查时确定的线路接入系统方案,掌握并落实各条线路规划接入的具体厂(站);
(2)根据可研报告中厂、站进出线规划,确定线路是否为单回或双回(多回)架设;对于两个厂站间双回或多回架设的线路能将各回线路命名与具体线路进行一一对应。
5.2.2 线路命名
5.2.2.1 110kV 及以下电压等级线路命名原则上由线路电压等级+线路各侧厂(站)名的第一个字组成。线路命名工作管理流程图见附录 B。
5.2.2.2具体线路命名规则如下:
(1)110kV两站(厂)之间远景规划中仅有一条输电线路通命名为110kV××线;两站(厂)之间有多条输电线路通道时以示区别命名为110kV××Ⅰ回、 110kV××Ⅱ回,依此类推。35kV及以下参照执行。
(2)一般情况下,线路名称的第一个字优先取有较高电压等级厂、站名称中的一个字。
(3)同一电压等级变电站之间线路名称的第一个字取规模相对大的变电站(指远景规划站内间隔较多、变电容量相对大的变电站) 名称中的一个字。
(4)同一电压等级发电厂之间线路名称的第一个字取装机容量较大发电厂名称中的一个字;同一电压等级发电厂和变电站之间线路名称的第一个字取电厂名称中的一个字。如 110kV等壳电厂至110kV 大坪子变间的线路命名为 110kV 等大Ⅰ(Ⅱ)回线;
(5)低电压等级的发电厂和高电压等级变电站间的线路,优先将高电压等级变电站名的第一个字放在前面,如110kV七0七变至 35kV 木瓜山光伏电厂间的线路命名为35kV 七木线。
(6)同电压等级的变电站和用户变电站间的线路,优先将变电站名的第一个字放在前面,用户变电站名放在后面,如 110kV 蒲缥变至 110kV 双友钢铁厂变间的线路命名为 110kV 蒲双Ⅰ(Ⅱ)回线;
(7)同电压等级变电站间的线路,原则上将线路断路器间隔编号中第二位厂站区别码较小的变电站名的第一个字放在前面,如 110kV 老营变(厂站区别码为 3)至 110kV 瓦窑变(厂站区别码为 5)间的线路命名为 110kV 老瓦线;如果线路潮流方向固定,线路命名时也可将电源端站名的第一个字放在前面,负荷端站名的第一个字放在后面。
(8)对于两个厂站间双回或多回架设的线路,原则上按电气一次主接线所对应的起始端至扩建端顺序按Ⅰ回线、Ⅱ回线、Ⅲ回线……顺序来命名;对于两个厂站间双回或多回架设的线路,如可行性研究审查时出现不能将各回线路命名与具体线路进行一一对应的情况,线路命名与具体线路对应的工作可在后期设计阶段进行。
(9)用户变的专供线路可以以对侧用户变的名称命名,如用户变名称为110kV××变,则线路可命名为 110kV××Ⅰ路、110kV××Ⅱ路。如110kV 勐糯变至 110kV 永昌铅锌厂的线路命名为110kV 永昌铅锌线。
(10)T 接线路的命名:
①对于三或四端 T 接线路:应将 T 接于线路上变电站名的第一个字放在线路名称的最后,如220kV王家山变至 110kV 青阳变间的线路上T接了 110kV 栗树园变,该 T 接线路命名为 110kV王青栗线,如附录 C 所示。
②对于多端 T 接线路:全线路命名按“线路电压等级+主线路两侧厂(站)名的第一个字+ ‘ T’线”组成;各 T 接线路命名按“全线路名+T 接厂站全名+‘支线’”组成,如附录 D 所示
5.2.2.3 同一电压等级及与相邻电压等级网络的线路名称不得相同或名称的谐音完全相似,同一线路两侧编号不得相同。如新线路命名与原有运行线路命名可能出现同名、同音或谐音且无法避免的,新线路命名可采用按其中一侧变电站名第二个字来命名的方式避让原有运行线路命名。如原运行线路中已有35kV潞芒线,为避免同名,新建的110kV潞江变至110kV芒宽变线路命名为110kV潞宽线。
5.2.2.4 两个厂站之间同时有不同电压等级的线路,原则上低电压等级线路命名避让高电压等级线路命名。低电压等级线路命名可采用按其中一侧变电站名第二个字来命名的方式。如220kV黄龙变至110kV黄草坝变线路命名为110kV黄草Ⅰ(Ⅱ)回线。
5.2.2.5 10kV及以下配网线路命名:
(1)公用线路以该线路经过的主要地名的简称(按主要供电区域名称的简称)命名。如:10kV远征路线、10kV 宝鼎寺线。
(2)客户线路以供电目标的客户简称(或客户地名)命名。如:10kV水泥厂线、10kV 机场线。
(3)多回线路名称相同时,依次用罗马数字加以区分(命名时不加括号)。如:10kV恒丰Ⅰ回线、10kV恒丰Ⅱ回线。
(4)支线线路命名可选用以下两种原则之一:
①与所属线路完整的电气连接关系命名。如:10kV远征路线#18杆支线、10kV远征路线2号户外开关站01A开关支线(户外开关站出支线);若某一杆塔有两条及以上的分支线,支线名称分别命名为A支线、B支线、C支线等。如:10kV远征路线#12杆A支线、10kV远征路线#12杆B支线;多级支线的下级支线,以上级支线名加“•”下级 T 接点杆号命名,如10kV远征路线#32•2杆支线。
②单独命名(即仅与所属上一级线路(或支线)的连接关系结合地名、供电区域等信息命名),由“上一级线路名称”+“T”+“支线名称”共同组成完整的支线名称。如: 10kV远征路线T北苑支线,10kV北苑支线T马路分支线(马路分支线为北苑支线的分支线)。
6 检查与考核
外围买球app十大平台电力调度中心负责定期或不定期监督检查与考核厂站和线路命名规则的执行情况。
7 附录
7.1 附录 A(规范性附录)厂、站命名工作管理流程
7.2 附录 B(规范性附录)新设备调度编号和线路命名管理流程
7.3 附录 C(资料性附录)三或四端 T 接线路命名示例图

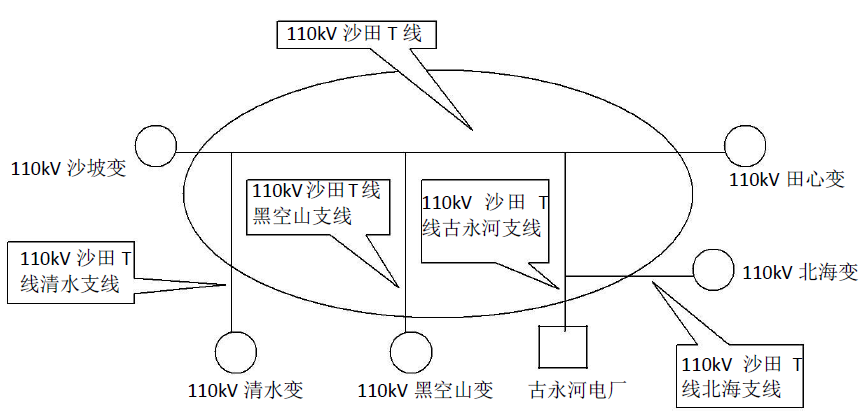

7.4 附录 D(资料性附录)多端 T 接线路命名示例图

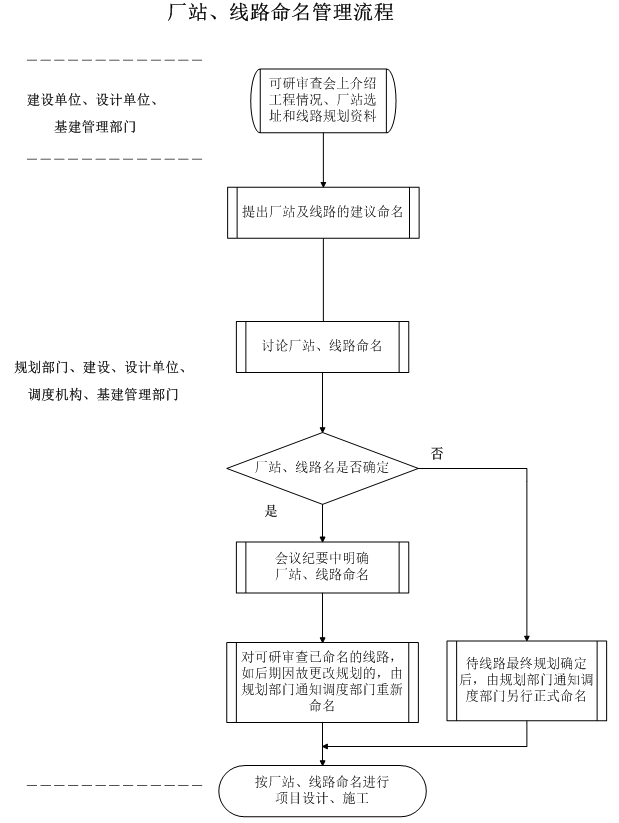

附录 A(规范性附录)厂、站命名工作管理流程

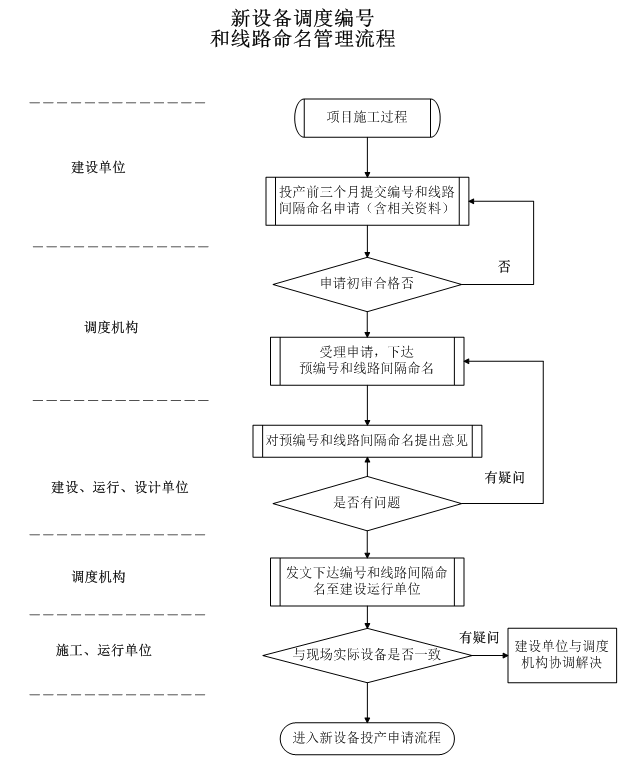

附录 B(规范性附录)新设备调度编号和线路命名管理流程

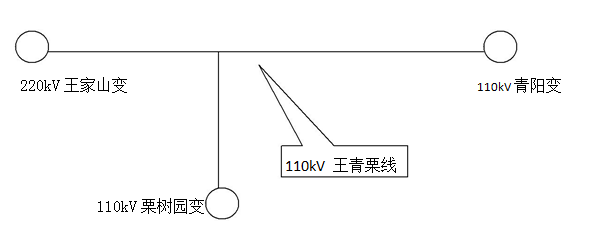

附录 C(资料性附录)三或四端 T 接线路命名示例图
